備自投保護裝置全稱叫做備用電源投入，屬于微機保護裝的一種，在電力系統中使用的比較廣泛。其中在10KV電壓等級使用比較廣泛，尤其對于生產型企業中。幾乎每個10KV配電站都會在母聯開關處安裝備自投保護。為了提高供電的可靠性，在低壓400V電壓等級上，使用備自投也越來越多。

舉例：江蘇淮安市低壓備自投的使用

江蘇淮安地區由于在多雨季節，低壓開關柜總有跳閘的情況。在主進線跳閘后，備用進線投入使用。之前一直是人工來操作。對于一個市區，社區配電站比較多。如果出現大面積的跳閘停電，人工的工作量可想而知。同時也會遭到市民的投訴。因此為了更好的保證居民供電。該地區使用低壓備自投。

備自投運行方式

  1、備自投方式一（進線備自投）：（進線1合位，進線2分位）

方式一自恢復（進線備自投）：（進線1分位，進線2合位）

  2、 備自投方式二（進線備自投）：（進線1分位，進線2合位）

方式二自恢復（進線備自投）：（進線1合位，進線2分位）

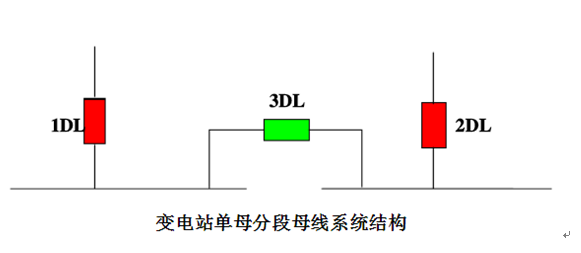

  3、備自投方式三(母聯備自投)：（進線1合位，母聯分位，進線2合位）

方式三自恢復(母聯備自投)：（進線1分位，母聯合位，進線2合位）

  4、備自投方式四(母聯備自投)：（進線1合位，母聯分位，進線2合位）

方式四自恢復(母聯備自投)：（進線1合位，母聯合位，進線2分位）
